Topologi bus merupakan salah satu bentuk tata letak jaringan komputer yang paling sederhana dan banyak digunakan, terutama dalam jaringan kecil atau skala menengah. Dalam topologi ini, semua perangkat atau node terhubung ke sebuah kabel utama yang disebut bus atau backbone.
Artikel ini akan membahas secara mendetail mengenai jenis-jenis topologi bus, karakteristik khasnya, serta contoh penerapan dalam dunia nyata. Dengan pemahaman yang tepat, Anda dapat menentukan apakah topologi bus cocok digunakan sesuai kebutuhan jaringan yang ingin dibangun.
Apa Itu Topologi Bus?
Topologi bus adalah salah satu jenis konfigurasi jaringan komputer di mana semua perangkat terhubung ke sebuah kabel utama atau backbone tunggal. Kabel ini berperan sebagai saluran komunikasi utama yang menghubungkan semua perangkat, sehingga data dapat dikirim dan diterima oleh setiap node dalam jaringan.
Topologi bus sering diterapkan pada jaringan berukuran kecil hingga menengah karena desainnya yang simpel dan biaya pemasangannya yang cukup terjangkau. Penggunaan topologi bus memudahkan pengaturan perangkat dalam satu jalur linier, sehingga pemasangan kabel menjadi lebih praktis.
Cara Kerja Topologi Bus
Memahami cara kerja topologi bus membantu kita mengenali kelebihan dan kekurangan jaringan ini serta bagaimana data mengalir di dalamnya. Proses kerja topologi bus melibatkan beberapa tahapan penting yang memastikan pengiriman data dari satu perangkat ke perangkat lain berlangsung efektif dan efisien.
1. Koneksi Perangkat ke Kabel Utama
Setiap perangkat dalam jaringan topologi bus dihubungkan secara langsung ke kabel utama (bus) menggunakan konektor khusus. Kabel ini berfungsi sebagai media transmisi data yang mengalir dua arah, memungkinkan semua perangkat untuk mengirim dan menerima sinyal melalui jalur yang sama.
2. Pengiriman Data
Saat sebuah perangkat hendak mengirim data, perangkat tersebut akan memasukkan sinyal data ke dalam kabel utama. Data tersebut kemudian merambat sepanjang kabel, menuju perangkat tujuan yang dituju dalam jaringan.
3. Penyebaran Sinyal
Sinyal data yang dikirim akan menyebar ke seluruh jaringan lewat kabel utama. Karena semua perangkat terhubung pada kabel yang sama, setiap perangkat dapat mendeteksi sinyal tersebut, tetapi hanya perangkat yang alamatnya cocok yang akan memproses data tersebut.
4. Deteksi Collision
Karena data dikirim melalui jalur yang sama, terkadang dua perangkat mengirim data secara bersamaan sehingga menyebabkan tabrakan (collision). Sistem dalam topologi bus mampu mendeteksi tabrakan ini dan kemudian mengatur ulang pengiriman data agar tidak terjadi tumpang tindih.
5. Penerimaan Data
Perangkat tujuan akan menangkap sinyal data yang mengalir melalui kabel utama. Setelah berhasil menerima data, perangkat akan memproses dan mengirimkan sinyal konfirmasi kembali ke pengirim jika diperlukan.
6. Keandalan dan Pemeliharaan
Topologi bus rentan terhadap gangguan apabila terjadi masalah pada kabel utamanya. Jika kabel utama rusak atau putus, seluruh jaringan bisa terhenti. Oleh karena itu, pemeliharaan kabel secara rutin sangat penting untuk menjaga keandalan jaringan.
7. Pengakhiran Sinyal
Agar sinyal tidak memantul kembali di ujung kabel dan mengganggu komunikasi, setiap ujung kabel utama dipasangi terminator. Terminator ini menyerap sinyal sehingga data dapat mengalir lancar tanpa interferensi.
Karakteristik Topologi Bus
Topologi bus memiliki sejumlah karakteristik unik yang membedakannya dari tipe topologi jaringan lainnya. Salah satu karakteristik utama adalah struktur linier di mana semua perangkat terhubung pada satu kabel pusat. Hal ini membuat pemasangan dan konfigurasi jaringan menjadi relatif mudah dan murah.
Namun, topologi bus juga memiliki kekurangan dalam hal skalabilitas dan keandalannya. Jika kabel utama mengalami kerusakan, maka seluruh jaringan dapat terganggu. Selain itu, karena semua perangkat berbagi satu jalur komunikasi, kecepatan jaringan dapat menurun ketika banyak perangkat mengirim data secara bersamaan.
Jenis-jenis Topologi Bus
Dalam dunia jaringan, topologi bus memiliki beberapa variasi yang digunakan sesuai kebutuhan dan kondisi tertentu. Dua jenis utama topologi bus yang sering digunakan adalah Linear Bus dan Distributed Bus.
1. Linear Bus
Linear bus adalah bentuk paling sederhana dari topologi bus di mana semua perangkat dihubungkan secara langsung pada satu kabel utama yang lurus. Kabel ini dilengkapi terminator di kedua ujungnya untuk mencegah pantulan sinyal. Linear bus biasanya diterapkan pada jaringan berskala kecil dengan jumlah perangkat yang sedikit.
2. Distributed Bus
Distributed bus sedikit lebih kompleks dibanding linear bus karena melibatkan beberapa segmen kabel yang dihubungkan melalui repeater atau bridge. Dengan metode ini, jaringan yang lebih luas dan perangkat dalam jumlah lebih banyak bisa terhubung tanpa menurunkan kinerja. Distributed bus cocok digunakan pada jaringan yang membutuhkan jangkauan lebih luas dan kemampuan ekspansi yang lebih baik.

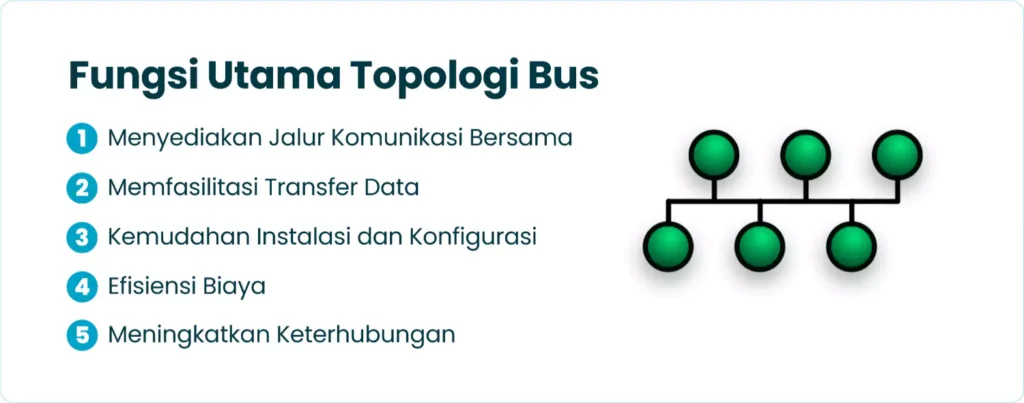

Fungsi Utama Topologi Bus
Topologi bus tidak hanya sekadar sebuah desain jaringan, tapi juga memiliki berbagai fungsi penting yang mendukung kelancaran komunikasi antar perangkat. Dengan memahami fungsi utama topologi bus, kita bisa melihat mengapa jenis topologi ini masih digunakan di berbagai skenario jaringan meskipun ada teknologi yang lebih canggih.

1. Menyediakan Jalur Komunikasi Bersama
Fungsi utama topologi bus adalah menyediakan jalur komunikasi bersama yang digunakan oleh seluruh perangkat dalam jaringan. Kabel utama yang menjadi tulang punggung jaringan memungkinkan data dikirim dan diterima oleh setiap node melalui satu media fisik yang sama.
2. Memfasilitasi Transfer Data
Topologi bus memudahkan transfer data antar perangkat dengan menggunakan satu saluran komunikasi tunggal. Data yang dikirim dari satu perangkat dapat langsung diterima oleh perangkat tujuan tanpa perlu banyak perantara, sehingga proses komunikasi berlangsung cepat dan efisien.
3. Kemudahan Instalasi dan Konfigurasi
Karena semua perangkat terhubung pada satu kabel utama, instalasi dan konfigurasi jaringan topologi bus tergolong sederhana dan tidak memerlukan peralatan yang rumit. Oleh karena itu, topologi bus sering dipilih sebagai solusi tepat untuk jaringan dengan keterbatasan anggaran dan sumber daya.
4. Efisiensi Biaya
Penggunaan kabel tunggal sebagai backbone jaringan memungkinkan penghematan biaya yang signifikan dibandingkan dengan topologi yang memerlukan banyak kabel dan perangkat tambahan. Oleh sebab itu, topologi bus banyak diterapkan dalam lingkungan dengan keterbatasan dana.
5. Meningkatkan Keterhubungan
Topologi bus memungkinkan setiap perangkat di jaringan untuk saling terhubung secara langsung melalui kabel utama, sehingga meningkatkan keterhubungan dan komunikasi antar node. Ini sangat berguna dalam situasi di mana kolaborasi antar perangkat diperlukan secara intensif.
Kelebihan dan Kekurangan Topologi Bus
Meskipun topologi bus menawarkan beberapa keuntungan, ada juga sejumlah kelemahan yang harus diperhatikan sebelum memutuskan untuk menggunakannya. Pada bagian ini, kita akan membahas secara detail kelebihan dan kekurangan dari topologi bus.
1. Kelebihan Topologi Bus
Topologi bus memiliki sejumlah keunggulan yang membuatnya tetap relevan, terutama pada jaringan kecil dan menengah.
a. Kesederhanaan Desain dan Implementasi
Desain topologi bus yang sederhana memudahkan proses pemasangan dan pengelolaan jaringan, sehingga cocok untuk pengguna yang baru belajar atau jaringan dengan kebutuhan dasar.
b. Biaya Instalasi Rendah
Dengan hanya menggunakan satu kabel utama dan sedikit perangkat tambahan, biaya instalasi topologi bus jauh lebih rendah dibandingkan topologi lain seperti star atau mesh.
c. Kemudahan Penambahan Perangkat
Menambah perangkat baru ke jaringan topologi bus cukup mudah dengan hanya menghubungkan perangkat tersebut ke kabel utama tanpa perlu mengubah konfigurasi jaringan secara besar-besaran.
d. Efisien untuk Jaringan Kecil
Topologi bus sangat efisien dan efektif ketika digunakan pada jaringan dengan jumlah perangkat yang terbatas, sehingga tidak memerlukan peralatan mahal dan rumit.
e. Mudah Dikembangkan
Meskipun sederhana, topologi bus masih memungkinkan perluasan jaringan dengan penambahan perangkat baru sepanjang kabel utama masih memungkinkan untuk digunakan.
f. Kinerja yang Cukup untuk Aplikasi Non-Kritikal
Untuk aplikasi yang tidak memerlukan kecepatan tinggi atau latensi sangat rendah, topologi bus mampu memberikan kinerja yang memadai.
2. Kekurangan Topologi Bus
Namun, seperti halnya teknologi lain, topologi bus juga memiliki sejumlah kekurangan yang perlu dipertimbangkan.
a. Kerentanan terhadap Kabel Utama
Jika kabel utama mengalami kerusakan atau putus, seluruh jaringan bisa menjadi tidak berfungsi, sehingga keandalan jaringan sangat bergantung pada kondisi kabel tersebut.
b. Collision Data
Karena semua perangkat menggunakan satu jalur komunikasi yang sama, tabrakan data (collision) sering terjadi jika dua perangkat mengirim data secara bersamaan, yang dapat menurunkan efisiensi jaringan.
c. Skalabilitas Terbatas
Topologi bus kurang cocok untuk jaringan besar karena keterbatasan panjang kabel utama dan meningkatnya risiko collision ketika banyak perangkat terhubung.
d. Performa Menurun dengan Jarak
Semakin panjang kabel utama, kualitas sinyal dan kecepatan data bisa menurun, sehingga performa jaringan menjadi tidak optimal pada jarak yang jauh.

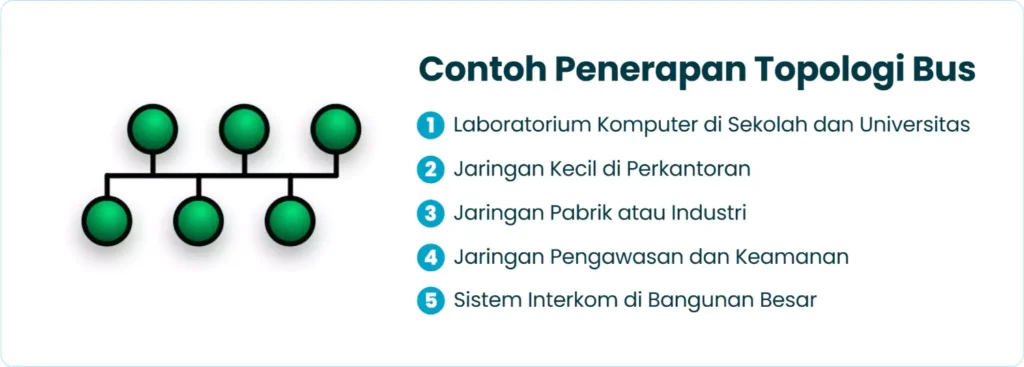

Contoh Penerapan Topologi Bus
Berikut beberapa contoh penerapan nyata dari topologi bus di berbagai bidang dan lingkungan kerja yang memperlihatkan bagaimana jaringan ini dapat memenuhi kebutuhan komunikasi data.

1. Laboratorium Komputer di Sekolah dan Universitas
Di lingkungan pendidikan, seperti laboratorium komputer di sekolah atau universitas, topologi bus sering digunakan untuk menghubungkan komputer-komputer secara sederhana dan ekonomis. Dengan menggunakan satu kabel utama, semua komputer dapat saling terhubung dan berbagi sumber daya, seperti akses internet atau printer bersama, tanpa perlu biaya tinggi untuk instalasi jaringan yang kompleks.
2. Jaringan Kecil di Perkantoran
Topologi bus sangat cocok diterapkan di kantor kecil yang memiliki jumlah perangkat terbatas. Dengan desain yang sederhana, staf dapat dengan mudah berbagi data dan sumber daya seperti file server dan printer melalui jaringan bersama yang terhubung menggunakan topologi bus. Selain hemat biaya, pengaturan jaringan pun menjadi lebih mudah.
3. Jaringan Pabrik atau Industri
Di pabrik atau lingkungan industri, topologi bus digunakan untuk menghubungkan perangkat kontrol dan komputer yang bertugas memonitor proses produksi. Kabel utama memungkinkan komunikasi data antar perangkat secara langsung dan efisien. Keandalan dan kemudahan pemeliharaan topologi bus membuatnya cocok untuk lingkungan industri yang membutuhkan pengawasan berkelanjutan.
4. Jaringan Pengawasan dan Keamanan
Sistem pengawasan video dan keamanan sering menggunakan topologi bus untuk menghubungkan kamera pengawas (CCTV) dan perangkat monitoring. Kabel utama yang digunakan dalam topologi bus memudahkan distribusi data video secara real-time ke pusat pengawasan, sehingga proses pengawasan menjadi lebih efektif dengan instalasi yang sederhana.
5. Sistem Interkom di Bangunan Besar
Dalam bangunan besar seperti gedung perkantoran, hotel, atau apartemen, sistem interkom menggunakan topologi bus untuk menghubungkan unit-unit interkom dengan pusat pengendalian. Dengan kabel tunggal sebagai jalur komunikasi, sistem interkom dapat berjalan dengan lancar dan biaya instalasinya tetap rendah meski jumlah unit yang terhubung cukup banyak.
Manfaat Penting Topologi Bus untuk Jaringan Anda
Topologi bus menawarkan solusi jaringan yang sederhana, efisien, dan ekonomis, terutama bagi lingkungan dengan perangkat terbatas dan kebutuhan komunikasi dasar. Dengan penggunaan satu kabel utama sebagai jalur komunikasi, topologi ini memudahkan proses instalasi dan pemeliharaan sekaligus memungkinkan transfer data yang cepat antar perangkat.
Keunggulan ini membuat topologi bus tetap relevan untuk berbagai aplikasi seperti laboratorium komputer, kantor kecil, hingga sistem pengawasan. Selain kemudahan dan biaya rendah, topologi bus juga memberikan manfaat besar dalam hal keterhubungan yang stabil dan fleksibilitas dalam penambahan perangkat baru. Ini memungkinkan jaringan untuk berkembang sesuai kebutuhan tanpa harus merombak keseluruhan infrastruktur.
FAQ (Frequently Asked Question)
Bagaimana topologi bus menghadapi tantangan skalabilitas ketika jumlah perangkat yang terhubung semakin banyak?
Ketika perangkat semakin banyak terhubung ke satu bus, lalu lintas data meningkat dan terjadi kontensi akses. Hal ini membuat throughput menurun drastis karena hanya satu perangkat yang bisa mentransmisikan data pada satu waktu. Skala yang lebih besar memperburuk latensi, sehingga topologi bus umumnya tidak cocok untuk jaringan modern dengan kebutuhan bandwidth tinggi.
Mengapa tabrakan data (collision) pada topologi bus sulit diminimalisir dibanding topologi lain?
Dalam topologi bus, semua perangkat berbagi satu medium komunikasi. Jika dua perangkat mengirim data bersamaan, tabrakan pasti terjadi. Meskipun protokol seperti CSMA/CD digunakan untuk mendeteksi dan menangani tabrakan, hal ini hanya memperlambat proses dan tidak bisa sepenuhnya menghilangkan masalah. Pada topologi lain seperti star, collision lebih mudah dikontrol karena ada central switch.
Bagaimana kegagalan satu titik (single point of failure) pada kabel utama bus dapat melumpuhkan seluruh jaringan?
Jika kabel backbone utama mengalami kerusakan, semua perangkat kehilangan jalur komunikasi karena tidak ada jalur alternatif. Tidak seperti topologi mesh atau star yang memiliki redundansi, bus sangat bergantung pada satu media fisik. Inilah alasan utama mengapa bus rentan gagal total meskipun hanya satu komponen yang bermasalah.
Apa implikasi penggunaan terminator dalam topologi bus terhadap stabilitas sinyal?
Terminator dipasang di ujung kabel untuk mencegah sinyal dipantulkan kembali ke jaringan. Tanpa terminator, sinyal yang dipantulkan dapat mengacaukan transmisi, menciptakan noise, dan menurunkan kualitas komunikasi. Ini membuat pemasangan terminator yang benar menjadi krusial agar jaringan tetap stabil.
Bagaimana topologi bus membatasi implementasi kecepatan tinggi dalam jaringan modern?
Bus hanya menyediakan satu jalur komunikasi untuk semua perangkat, sehingga semakin tinggi kecepatan, semakin rentan terhadap collision dan interferensi. Teknologi modern seperti Gigabit Ethernet sulit diimplementasikan secara efisien di atas bus karena keterbatasan fisik kabel tunggal. Oleh sebab itu, bus jarang dipakai untuk jaringan dengan kebutuhan high-speed.
Mengapa biaya awal topologi bus bisa murah, tetapi biaya pemeliharaan jangka panjang tinggi?
Bus membutuhkan sedikit kabel dan perangkat tambahan, sehingga murah di awal. Namun, ketika jaringan tumbuh, pemeliharaan menjadi sulit karena setiap perangkat tambahan meningkatkan potensi masalah. Troubleshooting pada bus memakan waktu lama karena satu error bisa memengaruhi seluruh jaringan, meningkatkan biaya operasional jangka panjang.
Bagaimana topologi bus digunakan dalam sistem komunikasi lama seperti jaringan coaxial, dan apa relevansi historisnya?
Topologi bus banyak dipakai pada jaringan LAN awal yang berbasis kabel coaxial, seperti 10BASE2 dan 10BASE5. Pada masa itu, biaya rendah dan kesederhanaan instalasi menjadi alasan utama. Walaupun sudah jarang digunakan saat ini, topologi bus punya nilai historis karena menjadi fondasi perkembangan standar Ethernet.
Mengapa performa topologi bus menurun drastis ketika lalu lintas broadcast tinggi?
Bus tidak memiliki mekanisme isolasi trafik, sehingga setiap broadcast diterima oleh semua perangkat. Ketika lalu lintas broadcast meningkat, perangkat harus memproses paket meskipun tidak relevan, menambah beban CPU dan memperlambat respon jaringan. Ini membuat bus sangat tidak efisien di lingkungan dengan komunikasi broadcast intensif.
Bagaimana keamanan data menjadi isu pada topologi bus dibandingkan topologi lain?
Karena semua perangkat menerima sinyal yang sama, setiap node dapat “menguping” data yang lewat dengan mudah. Hal ini menjadikan bus rentan terhadap serangan sniffing. Berbeda dengan switch pada topologi star, yang hanya mengirim paket ke tujuan tertentu, bus tidak memiliki proteksi natural terhadap akses tidak sah.
Apa pelajaran penting yang bisa diambil dari keterbatasan topologi bus untuk desain jaringan modern?
Keterbatasan bus mengajarkan pentingnya redundansi, segmentasi trafik, dan isolasi keamanan. Jaringan modern seperti star, mesh, dan hybrid lahir dari kebutuhan mengatasi masalah bus, khususnya terkait skalabilitas dan keandalan. Dengan memahami kelemahan bus, perancang jaringan dapat lebih menghargai prinsip desain yang lebih tahan banting di era sekarang.
